에러바 차트

에러바 차트는 데이터 값들의 표준 오차 값을 차트에 함께 표시합니다. 에러바를 차트에 표시하기 위해서는 데이터 시리즈 (<Column2DSeries>, <Bar2DSeries> 등) 노드의 showErrorBar 속성을 “true” 로 설정해야 합니다. 그리고 데이터 값에 해당하는 필드의 형식은 아래와 같이 값들의 배열이어야 합니다.

var chartData = [{
  "Month" : "Jan",
  "temperature" : [19,20.74,24.39,17.28,17.39,7.78,11.11,16.11,11,15,12.78,12,10,17.22,17,21.36,22.74,15,24.14,16,21.53,28.11,30.67,29.39,35.35,24,20,24,21,20]
},{
  "Month" : "Fen",
  "temperature" : [26.72,28.28,33.28,31.71,32.22,30.61,32,35,35,31.72,31.11,30,30,31.11,32.89,33.78,32,28,33,28,26,24.39,25.61,26,28,31,31,26,25,26]
},{
  ...
}];

다음은 차트에 에러바를 표현하는데 필요한 주요 속성에 대한 설명입니다.

속성명	유효값 (*: 기본값)	설명
showErrorBar	true, false(*)	차트에 에러바를 표시할 지 여부를 설정합니다.
errorBarDirection	both(*), plus, minus	에러바 표시 방법을 지정합니다. plus: 최대 표준 오차만 표시합니다. minus: 최소 표준 오차만 표시합니다. both: 최대, 최소 표준 오차 모두를 표시합니다.
errorBarFixedValue	숫자	오차 범위에 고정값을 지정합니다.
errorBarLength	숫자	차트에 표시되는 오차 범위의 가로 크기를 지정합니다.
errorBarPercentValue	숫자	오차 범위의 백분율 값을 지정합니다.
errorBarStroke	<Stroke>	에러바의 선의 스타일을 지정합니다.

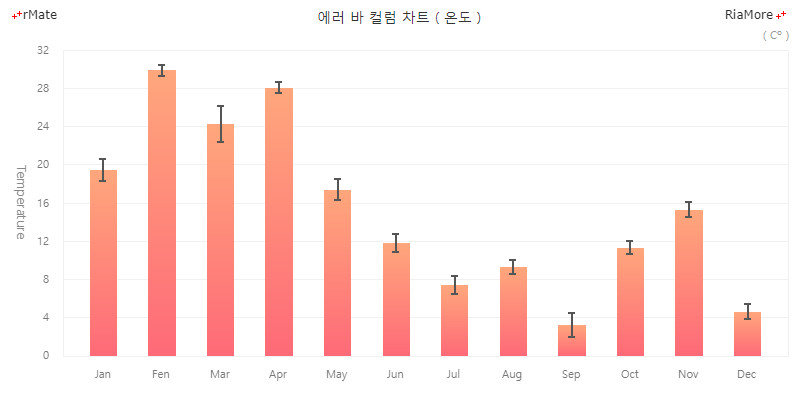

컬럼 차트에 에러바 표시

다음은 컬럼 차트에 에러바를 표시하는 코드와 이를 적용해서 출력한 차트의 예제입니다.

<Column2DChart showDataTips="true" dataTipFormatter="{cft}">
  ...
  <series>
    <Column2DSeries yField="temperature" displayName="Temperature" showErrorBar="true" errorBarDirection="both">
      <errorBarStroke>
        <Stroke color="#555555" weight="2"/>
      </errorBarStroke>
      ...
    </Column2DSeries>
  </series>
</Column2DChart>

See the CodePen 알메이트 차트 - 컬럼 차트에 에러바 표시

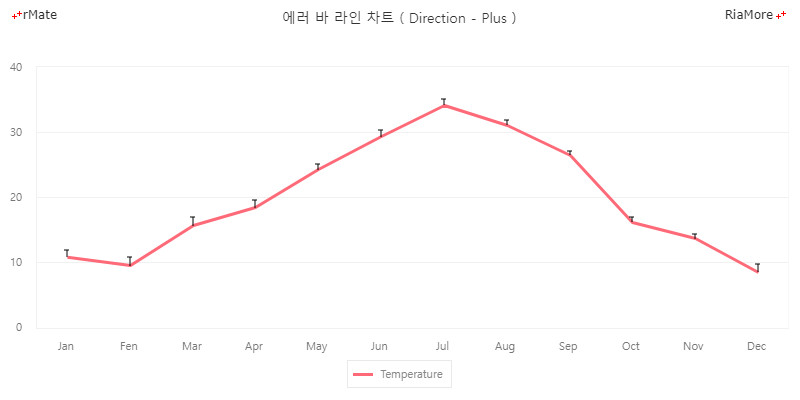

라인 차트에 에러바 표시

다음은 라인 차트에 에러바를 표시하는 코드와 이를 적용해서 출력한 차트의 예제입니다.

<Line2DChart showDataTips="true" dataTipDisplayMode="axis" dataTipFormatter="{cft}">
  ...
  <series>
    <Line2DSeries yField="temperature" displayName="Temperature" showErrorBar="true" errorBarDirection="plus" errorBarLength="5">
      ...
    </Line2DSeries>
  </series>
</Line2DChart>

See the CodePen 알메이트 차트 - 라인 차트에 에러바 표시

위 예제에서는 에러바의 가로 크기를 5 (errorBarLength = “5”)로 지정하였고, 최대 표준 오차만 표시 (errorBarDirection = “plus”) 하도록 설정되었습니다.

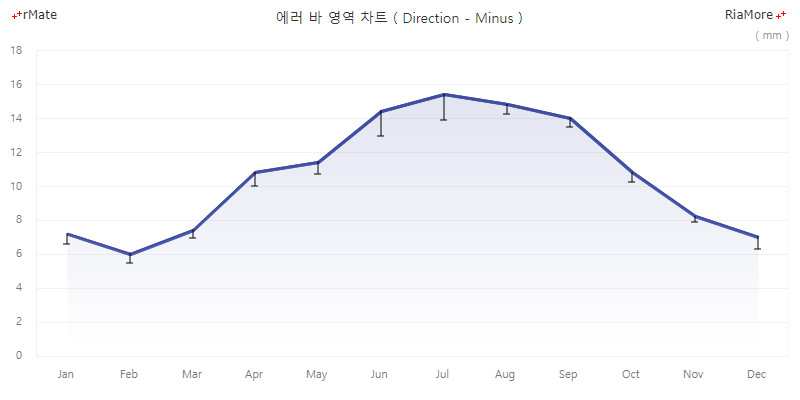

영역 차트에 에러바 표시

다음은 영역 차트에 에러바를 표시하는 코드와 이를 적용해서 출력한 차트의 예제입니다.

<Area2DChart showDataTips="true" dataTipDisplayMode="axis">
  ...
  <series>
    <Area2DSeries yField="Vancouver" displayName="Vancouver" showErrorBar="true" errorBarDirection="minus">
      ...
    </Area2DSeries>
  </series>
</Area2DChart>

See the CodePen 알메이트 차트 - 영역 차트에 에러바 표시

위 예제에서는 최소 표준 오차만 표시 (errorBarDirection = “minus”) 하도록 설정되었습니다.

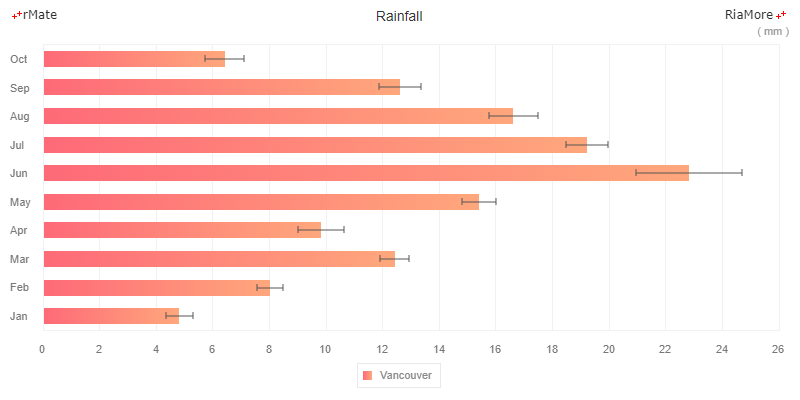

바 차트에 에러바 표시

다음은 바 차트에 에러바를 표시하는 코드와 이를 적용해서 출력한 차트의 예제입니다.

<Bar2DChart showDataTips="true">
  ...
  <series>
    <Bar2DSeries xField="Vancouver" displayName="Vancouver" showErrorBar="true">
      ...
    </Bar2DSeries>
  </series>
</Bar2DChart>

See the CodePen 알메이트 차트 - 바 차트에 에러바 표시

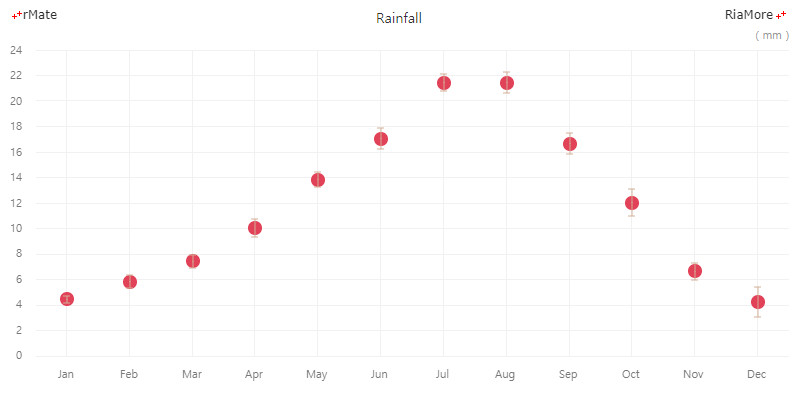

플롯 차트에 에러바 표시

다음은 플롯 차트에 에러바를 표시하는 코드와 이를 적용해서 출력한 차트의 예제입니다.

<Plot2DChart showDataTips="true">
  ...
  <series>
    <Plot2DSeries yField="Vancouver" displayName="Vancouver" showErrorBar="true" radius="7" itemRenderer="CircleItemRenderer">
      ...
    </Plot2DSeries>
  </series>
</Plot2DChart>

See the CodePen 알메이트 차트 - 플롯 차트에 에러바 표시
